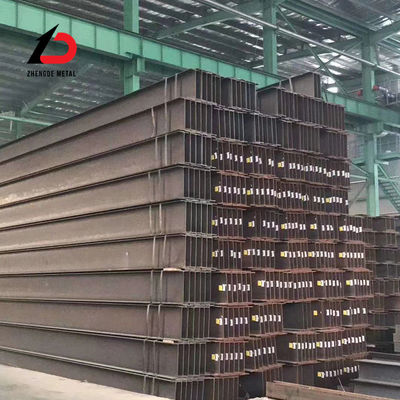

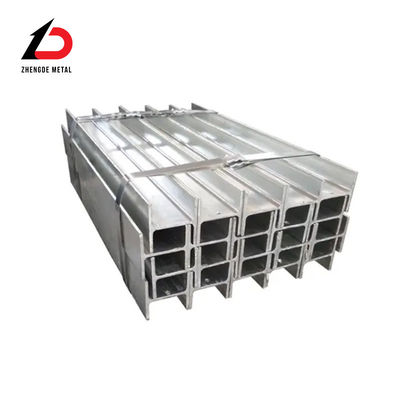

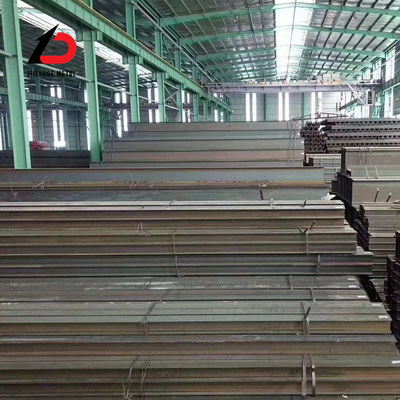

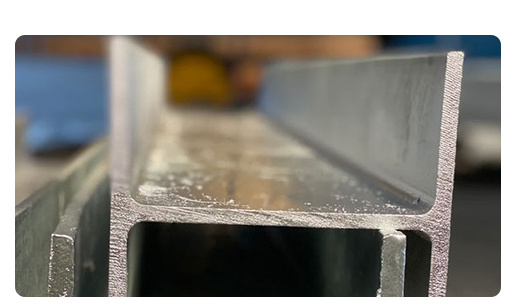

Ο χάλυβας σχήματος Η είναι ένα προφίλ υψηλής απόδοσης με πιο βελτιστοποιημένη κατανομή της περιοχής εγκάρσιας τομής και μια πιο λογική αναλογία αντοχής προς βάρος. Δεδομένου ότι όλα τα μέρη του χάλυβα σχήματος Η είναι διατεταγμένα σε ορθή γωνίες, ο χάλυβας σχήματος Η έχει τα πλεονεκτήματα της ισχυρής αντοχής κάμψης προς όλες τις κατευθύνσεις, την απλή κατασκευή, την εξοικονόμηση κόστους και το ελαφρύ δομικό βάρος και έχει χρησιμοποιηθεί ευρέως.
Το ASTM Standard American Standard H-Beam έχει τρεις κύριες ποιότητες: A36, A572, A992, κλπ. Το υλικό A36 και το υλικό A572 αντιπροσωπεύουν δομικό χάλυβα άνθρακα και το A992 είναι χαμηλός χάλυβας κράματος.
Ο χάλυβας H-Beam είναι ένα οικονομικό προφίλ υψηλής απόδοσης διατομής με πιο βελτιστοποιημένη κατανομή της περιοχής διατομής και μια πιο λογική αναλογία αντοχής προς βάρος. Δεδομένου ότι όλα τα μέρη του χάλυβα σχήματος Η είναι διατεταγμένα σε ορθή γωνίες, ο χάλυβας σχήματος Η έχει τα πλεονεκτήματα της ισχυρής αντοχής κάμψης προς όλες τις κατευθύνσεις, την απλή κατασκευή, την εξοικονόμηση κόστους και το ελαφρύ δομικό βάρος και έχει χρησιμοποιηθεί ευρέως.

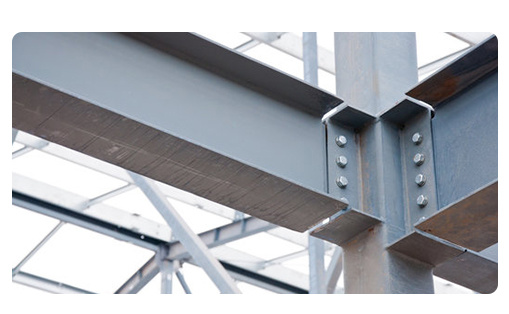

Ο χάλυβας σε σχήμα Η χρησιμοποιείται ευρέως, χρησιμοποιείται κυρίως σε: διάφορες δομές πολιτικού και βιομηχανικού κτιρίου. Διάφορα βιομηχανικά εργοστάσια μεγάλου επιπέδου και σύγχρονα πολυώροφα κτίρια, ιδίως βιομηχανικά εργοστάσια σε περιοχές με συχνές σεισμικές δραστηριότητες και συνθήκες εργασίας υψηλής θερμοκρασίας. απαιτώντας μεγάλη χωρητικότητα και διατομή μεγάλες γέφυρες με καλή σταθερότητα και μεγάλα διαστήματα. βαρύ εξοπλισμό · αυτοκινητόδρομοι Σκελετοί πλοίων. Υποστήριξη ορυχείων. Θεραπεία θεμελίωσης και μηχανική φράγματος. Διάφορα εξαρτήματα μηχανής.
| Καθολικές δοκοί | ||||||||||||||||
| Προσδιορισμός:BS EN 10025-2: 2004Διάσταση:BS4-1: 2005Ανοχή:BS EN 10034: 1993 | ||||||||||||||||
| Ονομασία | h | σι | μικρό | Τ | Εκταση | Ix | Iy | ix | iy | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | εκατοστά2 | εκατοστά4 | εκατοστά4 | εκατοστά | εκατοστά | εκατοστά3 | εκατοστά3 | |||||
| 127x76x13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152x89x16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178x102x19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1.356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203x102x23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203x133x25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2.340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203x133x30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2.896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254x102x22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2.841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254x102x25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3.415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254x102x28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254x146x31 | 251,4 | 146.1 | 6.0 | 8.6 | 39.7 | 4.413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254x146x37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5.537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254x146x43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6.544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305x102x25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4.455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| 305x102x28 | 308.7 | 101.8 | 6.0 | 8.8 | 35.9 | 5.366 | 155 | 12.23 | 2.08 | 348 | 30.5 | |||||
| 305x102x33 | 312.7 | 102.4 | 6.6 | 10.8 | 41.8 | 6,501 | 194 | 12.47 | 2.15 | 416 | 37.9 | |||||
| 305x127x37 | 304.4 | 123.4 | 7.1 | 10.7 | 47.2 | 7,171 | 336 | 12.30 | 2.67 | 471 | 54.5 | |||||
| 305x127x42 | 307.2 | 124.3 | 8.0 | 12.1 | 53.4 | 8,196 | 389 | 12.40 | 2.70 | 534 | 62.6 | |||||
| 305x127x48 | 311.0 | 125.3 | 9.0 | 14.0 | 61.2 | 9.575 | 461 | 12.50 | 2.74 | 616 | 73.6 | |||||
| 305x165x40 | 303.4 | 165.0 | 6.0 | 10.2 | 51.3 | 8,503 | 764 | 12.90 | 3.86 | 560 | 93.0 | |||||
| 305x165x46 | 306.6 | 165.7 | 6.7 | 11,8 | 58.7 | 9.899 | 896 | 13.00 | 3.90 | 646 | 108 | |||||
| 305x165x54 | 310.4 | 166.9 | 7.9 | 13.7 | 68.8 | 11.700 | 1063 | 13.00 | 3.93 | 754 | 127 | |||||
| 356x127x33 | 349.0 | 125.4 | 6.0 | 8.5 | 42.1 | 8.249 | 280 | 14.00 | 2.58 | 473 | 45.0 | |||||
| 356x127x39 | 353.4 | 126.0 | 6.6 | 10.7 | 49,8 | 10,172 | 358 | 14.30 | 2.68 | 576 | 57.0 | |||||
| 356x171x45 | 351.4 | 171.1 | 7.0 | 9.7 | 57.3 | 12.070 | 811 | 14.50 | 3.76 | 687 | 95.0 | |||||
| 356x171x51 | 355.0 | 171.5 | 7.4 | 11,5 | 64.9 | 14,140 | 968 | 14.80 | 3.86 | 796 | 113 | |||||
| 356x171x57 | 358.0 | 172.2 | 8.1 | 13.0 | 72.6 | 16.040 | 1108 | 14.90 | 3.91 | 896 | 129 | |||||
| 356x171x67 | 363.4 | 173.2 | 9.1 | 15.7 | 85.5 | 19.460 | 1362 | 15.10 | 3.99 | 1.071 | 157 | |||||
| 406x140x39 | 398.0 | 141.8 | 6.4 | 8.6 | 49,7 | 12,508 | 410 | 15.90 | 2.87 | 629 | 58.0 | |||||
| 406x140x46 | 403.2 | 142.2 | 6.8 | 11.2 | 58.6 | 15.685 | 538 | 16.40 | 3.03 | 778 | 76.0 | |||||
| 406x178x54 | 402.6 | 177.7 | 7.7 | 10.9 | 69.0 | 18.720 | 1021 | 16.50 | 3.85 | 930 | 115 | |||||
| 406x178x60 | 406.4 | 177.9 | 7.9 | 12.8 | 76.5 | 21.600 | 1203 | 16.80 | 3.97 | 1.063 | 135 | |||||
| 406x178x67 | 409.4 | 178.8 | 8.8 | 14.3 | 85.5 | 24.330 | 1365 | 16.90 | 3.99 | 1.189 | 153 | |||||
| 406x178x74 | 412.8 | 179,5 | 9.5 | 16.0 | 94.5 | 27,310 | 1545 | 17.00 | 4.04 | 1.323 | 172 | |||||
| 457x152x52 | 449.8 | 152.4 | 7.6 | 10.9 | 66.6 | 21.370 | 645 | 17.90 | 3.11 | 950 | 85.0 | |||||
| 457x152x60 | 454.6 | 152.9 | 8.1 | 13.3 | 76.2 | 25.500 | 795 | 18.30 | 3.23 | 1.122 | 104 | |||||
| 457x152x67 | 458.0 | 153.8 | 9.0 | 15.0 | 85.6 | 28.930 | 913 | 18.40 | 3.27 | 1.263 | 119 | |||||
| 457x152x74 | 462.0 | 154.4 | 9.6 | 17.0 | 94.5 | 32,670 | 1047 | 18.60 | 3.33 | 1.414 | 136 | |||||
| 457x152x82 | 465.8 | 155.3 | 10.5 | 18.9 | 104.5 | 36.590 | 1185 | 18.70 | 3.37 | 1.571 | 152.5 | |||||
| 457x191x67 | 453.4 | 189.9 | 8.5 | 12.7 | 85.5 | 29,380 | 1452 | 18.50 | 4.12 | 1.296 | 153 | |||||
| 457x191x74 | 457.0 | 190.4 | 9.0 | 14.5 | 94.6 | 33.320 | 1671 | 18.80 | 4.20 | 1.458 | 176 | |||||
| 457x191x82 | 460.0 | 191.3 | 9.9 | 16.0 | 104.5 | 37.050 | 1871 | 18.80 | 4.23 | 1.611 | 196 | |||||
| 457x191x89 | 463.4 | 191.9 | 10.5 | 17.7 | 113.8 | 41.020 | 2089 | 19.00 | 4.29 | 1.770 | 218 | |||||
| 457x191x98 | 467.2 | 192.8 | 11,4 | 19.6 | 125.3 | 45.730 | 2347 | 19.10 | 4.33 | 1.957 | 243 | |||||
| 533x210x82 | 528.3 | 208.8 | 9.6 | 13.2 | 104.7 | 47.540 | 2007 | 21.30 | 4.38 | 1.800 | 192 | |||||
| 533x210x92 | 533.1 | 209.3 | 10.1 | 15.6 | 117.4 | 55,230 | 2389 | 21.70 | 4.51 | 2.072 | 228 | |||||
| 533x210x101 | 536.7 | 210.0 | 10.8 | 17.4 | 128.7 | 61.520 | 2692 | 21.90 | 4.57 | 2.292 | 256 | |||||
| 533x210x109 | 539.5 | 210.8 | 11,6 | 18.8 | 138.9 | 66,820 | 2943 | 21.90 | 4.60 | 2.477 | 279 | |||||
| 533x210x122 | 544.5 | 211.9 | 12.7 | 21.3 | 155.4 | 76,040 | 3388 | 22.10 | 4.67 | 2.793 | 320 | |||||
| 610x229x101 | 602.6 | 227.6 | 10.5 | 14.8 | 128.9 | 75,780 | 2915 | 24.20 | 4.75 | 2.515 | 256 | |||||
| 610x229x113 | 607.6 | 228.2 | 11.1 | 17.3 | 143.9 | 87,320 | 3434 | 24.60 | 4.88 | 2.874 | 301 | |||||
| 610x229x125 | 612.2 | 229.0 | 11,9 | 19.6 | 159.3 | 98,610 | 3932 | 24.90 | 4.97 | 3.221 | 343 | |||||
| 610x229x140 | 617.2 | 203.2 | 13.1 | 22.1 | 178.2 | 111.800 | 4505 | 25.00 | 5.03 | 3.622 | 391 | |||||
| 610x305x149 | 612.4 | 304.8 | 11,8 | 19,7 | 190.0 | 125,900 | 9308 | 25.70 | 7.00 | 4,111 | 611 | |||||
| 610x305x179 | 620,2 | 307.1 | 14.1 | 23.6 | 228.0 | 153.000 | 11408 | 25.90 | 7.07 | 4.935 | 743 | |||||
| 610x305x238 | 635.8 | 311.4 | 18.4 | 31.4 | 303.3 | 209.500 | 15837 | 26.28 | 7.22 | 6.589 | 1.017 | |||||
| 686x254x125 | 677.9 | 253.0 | 11,7 | 16.2 | 159.5 | 118.000 | 4383 | 27.20 | 5.24 | 3.481 | 346 | |||||
| 686x254x140 | 683.5 | 253.7 | 12.4 | 19.0 | 178.4 | 136.300 | 5183 | 27.60 | 5.39 | 3.987 | 409 | |||||
| 686x254x152 | 687.5 | 254.5 | 13.2 | 21.0 | 194.1 | 150.400 | 5784 | 27.80 | 5.46 | 4.374 | 455 | |||||
| 686x254x170 | 692.9 | 255.8 | 14.5 | 23.7 | 216.8 | 170.300 | 6630 | 28.00 | 5.53 | 4.916 | 518 | |||||
| 762x267x134 | 750.0 | 264.4 | 12.0 | 15.5 | 171.0 | 150.700 | 4788 | 29.70 | 5.30 | 4.018 | 362 | |||||
| 762x267x147 | 754.0 | 265.2 | 12.8 | 17.5 | 187.2 | 168.500 | 5455 | 30.00 | 5.40 | 4.470 | 411.4 | |||||
| 762x267x173 | 762.2 | 266.7 | 14.3 | 21.6 | 220.4 | 205.300 | 6850 | 30.52 | 5.58 | 5.387 | 513.7 | |||||
| 762x267x197 | 769.8 | 268.0 | 15.6 | 25.4 | 250.6 | 240.000 | 8175 | 30.94 | 5.71 | 6,234 | 610.1 | |||||
| 838X292X176 | 834.9 | 291.7 | 14.0 | 18.8 | 224.0 | 246.000 | 7799 | 33.14 | 5.90 | 5.893 | 534.7 | |||||
| 838x292x194 | 840.7 | 292.4 | 14.7 | 21,7 | 264.8 | 279,200 | 9066 | 33.63 | 6.06 | 6.641 | 620.1 | |||||
| 838X292X226 | 850.9 | 293.8 | 16.1 | 26.8 | 288.6 | 339.700 | 11360 | 34.31 | 6.27 | 7.985 | 773.3 | |||||
| 914x305x201 | 903.0 | 303.3 | 15.1 | 20.2 | 255.9 | 325,300 | 9423 | 35.65 | 6.07 | 7,204 | 621.4 | |||||
| 914x305x224 | 910.4 | 304.1 | 15.9 | 23.9 | 285.6 | 376.400 | 11240 | 36.30 | 6.27 | 8.269 | 739 | |||||
| 914x305x253 | 918.4 | 305.5 | 17.3 | 27.9 | 322.8 | 436,300 | 13300 | 36.76 | 6.42 | 9.501 | 870.8 | |||||
| 914x305x289 | 926.6 | 307.7 | 19,5 | 32.0 | 368.3 | 504,200 | 15600 | 37.00 | 6.51 | 10.880 | 1.014 | |||||
| 914x419x343 | 911.8 | 418.5 | 19.4 | 32.0 | 437.3 | 625,800 | 39160 | 37.83 | 9.46 | 13.730 | 1.871 | |||||
| 914x419x388 | 921.0 | 420,5 | 21.4 | 36.6 | 494.2 | 719,600 | 45440 | 38.16 | 9.56 | 15.630 | 2.161 | |||||
| Δοκοί jumbo | ||||||||||||||||
| Προσδιορισμός:BS EN 10025-2: 2004Διάσταση:ASTM A6-11Ανοχή:BS EN 10034: 1993 | ||||||||||||||||
| Ονομασία | h | σι | μικρό | Τ | Εκταση | Ix | Iy | ix | iy | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | εκατοστά2 | εκατοστά4 | εκατοστά4 | εκατοστά | εκατοστά | εκατοστά3 | εκατοστά3 | |||||
| 1016x305x222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406.500 | 9.501 | 37.95 | 5.80 | 8.380 | 633 | |||||
| 1016x305x249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11.750 | 38.97 | 6.09 | 9.818 | 784 | |||||
| 1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553.800 | 14.000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016x305x314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644.700 | 16.280 | 40.15 | 6.38 | 12.890 | 1085 | |||||
| 1016x305x349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18.460 | 40.32 | 6.45 | 14.330 | 1222 | |||||
| 1016x305x393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20.500 | 40.18 | 6.40 | 15.900 | 1353 | |||||
| 1016x305x415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21.710 | 40.17 | 6.41 | 16.728 | 1428 | |||||
| 1016x305x438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23.360 | 40.41 | 6.47 | 17.740 | 1532 | |||||
| 1016x305x494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1.028.000 | 26.820 | 40.42 | 6.53 | 19.845 | 1736 | |||||
| 1016x305x584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1.246.100 | 33.430 | 40.93 | 6.70 | 23.600 | 2130 | |||||
| Ipe | ||||||||||||||||
| Προσδιορισμός:BS EN 10025-2: 2004Διάσταση:Euronorm 19-57Ανοχή:BS EN 10034: 1993 | ||||||||||||||||
| Ονομασία | h | σι | μικρό | Τ | Εκταση | Ix | Iy | ix | iy | Zx | Zy | |||||
| Τύπος | mmxmmxkg/m | mm | mm | mm | mm | εκατοστά2 | εκατοστά4 | εκατοστά4 | εκατοστά | εκατοστά | εκατοστά3 | εκατοστά3 | ||||
| AA100 | 100x55x6.7 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| Aa120 | 120x64x8.4 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41,7 | 6.59 | ||||
| Aa140 | 140x73x10.1 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59,7 | 9.27 | ||||
| Aa160 | 160x82x12.1 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51,6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| Aa180 | 180x91x14.9 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1.020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| ΑΑ200 | 200x100x18.0 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1.533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| Ιαπωνικά τμήματα Ι (κωνική φλάντζα) | ||||||||||||||||
| Προσδιορισμός:BS EN 10025-2: 2004Διάσταση:JIS G3192: 2008Ανοχή:JIS G3912: 2008 | ||||||||||||||||
| Ονομασία | h | σι | μικρό | Τ | Εκταση | Ix | Iy | ix | iy | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | εκατοστά2 | εκατοστά4 | εκατοστά4 | εκατοστά | εκατοστά | εκατοστά3 | εκατοστά3 | |||||
| 150x75x17.1 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| 200x100x26.0 | 200 | 100 | 7 | 10 | 33.06 | 2.170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||
| Ιαπωνικά τμήματα Η | ||||||||||||||||
| Προσδιορισμός:BS EN 10025-2: 2004Διάσταση:JIS G3192: 2008Ανοχή:JIS G3912: 2008 | ||||||||||||||||
| Ονομασία | h | σι | μικρό | Τ | Εκταση | Ix | Iy | ix | iy | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | εκατοστά2 | εκατοστά4 | εκατοστά4 | εκατοστά | εκατοστά | εκατοστά3 | εκατοστά3 | |||||
| 100x100x16.9 | 100 | 100 | 6 | 8 | 21.59 | 378 | 134 | 4.18 | 2.49 | 75,6 | 26.7 | |||||
| 125x125x23.6 | 125 | 125 | 6.5 | 9 | 30.00 | 839 | 293 | 5.29 | 3.13 | 134 | 46.9 | |||||
| 150x75x14.0 | 150 | 75 | 5 | 7 | 17.85 | 666 | 49,5 | 6.11 | 1.66 | 88.8 | 13.2 | |||||
| 175x90x18.0 | 175 | 90 | 5 | 8 | 22.90 | 1.210 | 97.5 | 7.26 | 2.06 | 138 | 21,7 | |||||
| 200x100x17.8 | 198 | 99 | 4.5 | 7 | 22.69 | 1.540 | 113 | 8.25 | 2.24 | 156 | 22.9 | |||||
| 200x100x20.9 | 200 | 100 | 5.5 | 8 | 26.67 | 1.810 | 134 | 8.23 | 2.24 | 181 | 26.7 | |||||
| 250x125x25.1 | 248 | 124 | 5 | 8 | 31.99 | 3.450 | 255 | 10.4 | 2.82 | 278 | 41.1 | |||||
| 250x125x29.0 | 250 | 125 | 6 | 9 | 36.97 | 3.960 | 294 | 10.4 | 2.82 | 317 | 47.0 | |||||
Shandong Zhengde Metal Manufacturing Co., Ltd.είναι μια εταιρεία παραγωγής και πωλήσεων που ενσωματώνει χαλύβδινα πηνία, χαλύβδινα πηνία, χαλύβδινα πηνία από χαλύβδινα χάλυβα, χαλύβδινα χάλυβα, χαλύβδινα χάλυβα, χαλύβδινα καλώδια, μεταλλικό πλέγμα, ανοξείδωτο χάλυβα, αλουμίνιο και άλλα μεταλλικά προϊόντα που ενσωματώνονται μεγάλες επιχειρήσεις. Πέντε βάσεις παραγωγής και πωλήσεων έχουν σχηματιστεί σε Binzhou, Liaocheng, Wuxi, Tianjin, Jinan και Tai'an, με περισσότερες από 100 γραμμές παραγωγής, 4 εθνικά αναγνωρισμένα εργαστήρια, 2 κέντρα τεχνικής μηχανικής και 5 κέντρα τεχνολογίας επιχειρήσεων. Τα προϊόντα εξάγονται σε περισσότερες από 50 χώρες και περιοχές όπως η Βόρεια Αμερική, η Νότια Αμερική, η Ευρώπη, η Αφρική, η Ωκεανία, η Μέση Ανατολή και η Νοτιοανατολική Ασία.
